FEM analyse pijpenbuiger

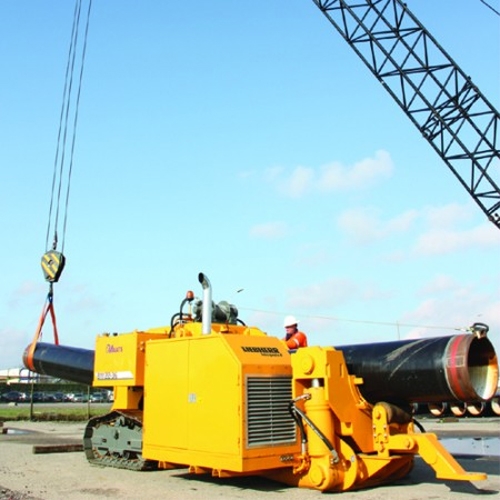

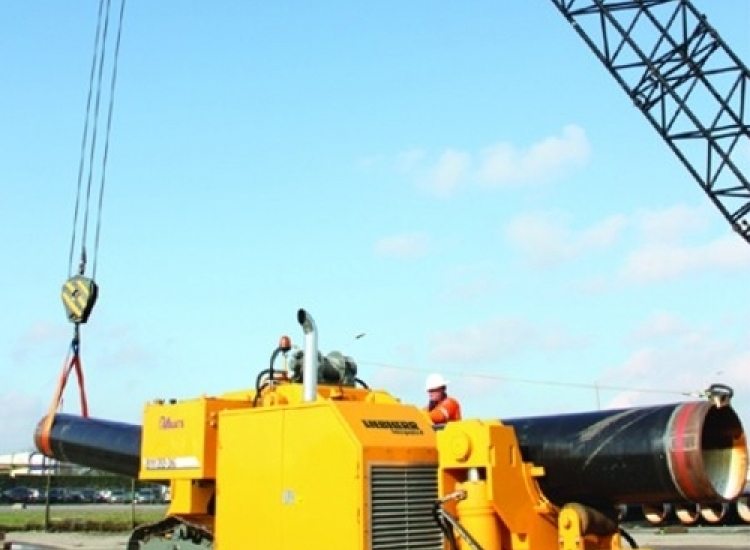

Maats is leverancier van pipeline equipment. Ze hebben Engineering Analysis gevraagd om verschillende FEM berekeningen uit te voeren op een pijpenbuiger. Dit om de vervormingen en mechanische spanningen te kunnen bepalen tijdens verschillende belastingscenario’s. De pijpenbuiger staat in het veld en buigt zowel olie- als gaspijpen tot maar liefst 56 inch! Dit komt neer op een te buigen pijp met een diameter van 1400 millimeter met een wanddikte van 40 millimeter.

Sterkteberekening pijpenbuiger

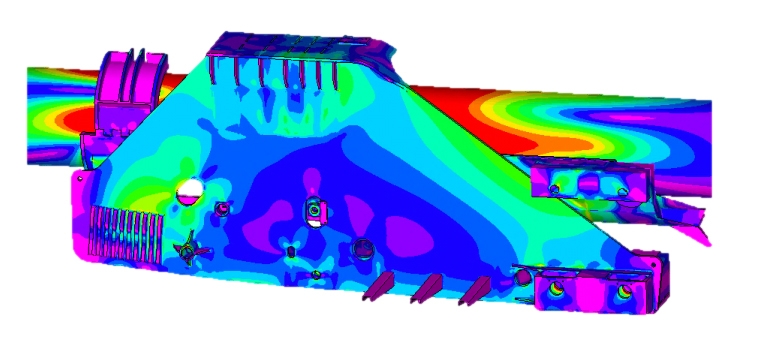

Engineering Analysis heeft een eindige elementen model gemaakt. De statische-, knik- en vermoeiingbelastingscenario’s zijn in FEM gesimuleerd en de resultaten zijn beoordeeld conform de Eurocode 3. De bedrijfstemperatuur was -40°C tot 70 °C. Omdat de pijpenbuiger daarom ook onder zeer koude omstandigheden offshore moet kunnen opereren is rekening gehouden met de brosheid van het materiaal. De resultaten zijn beoordeeld en verwerkt in de eindrapportage waarna de productie is begonnen!
