Optimalisatie van aluminium sandwich dakpanelen

AFS International in Roden https://architectural-facade-s...levert metalen paneelsystemen voor gevels en daken van gebouwen, die op projectbasis in samenwerking met onder meer architecten, aannemers en installateurs worden ontworpen.

Aluminium sandwich dakpanelen
Voor een project dat wordt uitgevoerd in Rusland worden ruim 2700 panelen geleverd die worden gebruik als bedekking van een dak. De panelen bestaan uit een sandwich constructie van platen van aluminium legering, verlijmt met een honingraad uit aluminium legering, en variëren in vorm van vrijwel rechthoekig naar driehoekig, met een maximaal oppervlak van enkele vierkante meters. De panelen worden door een combinatie van sneeuw en wind belast.

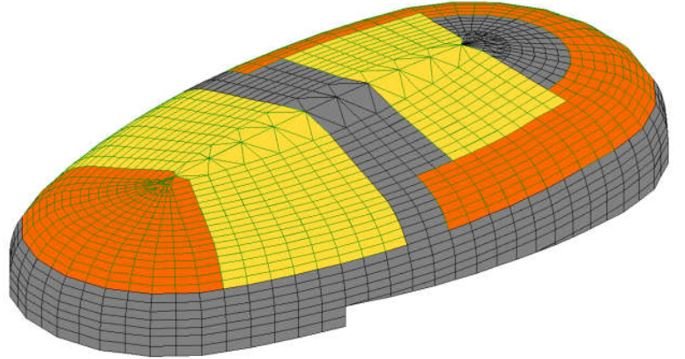

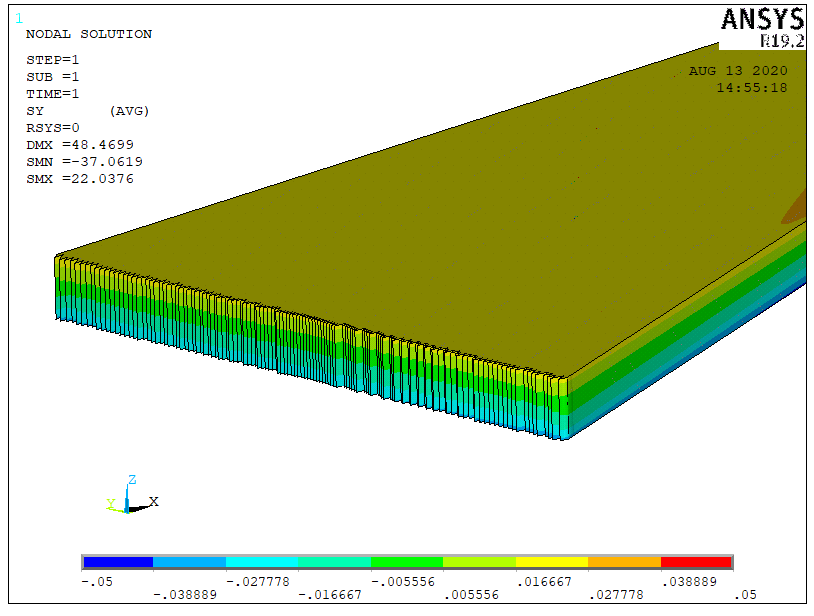

FEM-analyse
De Engineering Analysis afdeling van VIRO heeft voor deze panelen zowel de totale dikte, als de dikte van de huidplaten geoptimaliseerd aan de hand van Eurocode regels. De berekeningen zijn uitgevoerd met hulp van de eindige elementen methode, waarbij zowel de equivalente sterkte van het honingraat materiaal als de sterkte van de lijm in ogenschouw werden genomen.

De uitgangspunten van de berekening, een beschrijving van het rekenmodel als de resultaten werden vastgelegd in een rapport. Dit rapport wordt gebruikt in het ondersteunen bij de vereiste goedkeur van de lokale autoriteiten.
